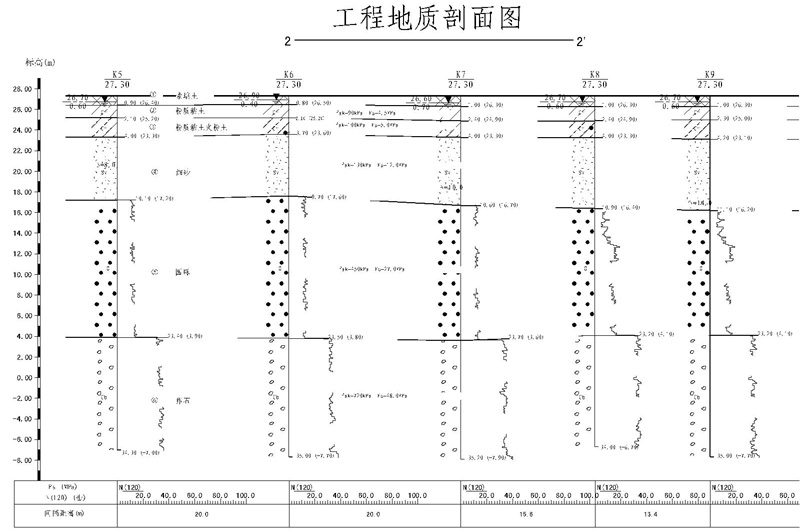

湖北省荊州市東都怡景花園地質剖面圖-----下載

荊州市東都怡景花園位于紅星路與徐橋路交叉處。
地基承載力特征值、壓縮模量綜合成果表

層 次	土   名	靜力觸探		土工試驗		標準貫入		動力觸探		綜合取值
		fak (kPa)	Es (MPa)	fak (kPa)	Es (MPa)	N（擊）	fak (kPa)	fak (kPa)	Eo (MPa)	fak   (kP)	Es(Eo) (MPa)
②	粉質黏土	90	4.5	110	5.0	3.7	90	-	-	90	4.5
③	粉質粘土夾粉土	100	5.0	120	6.0	4.2	100	-	-	100	5.0
④	細  砂	130	12.0	-	-	12.3	150	-	-	130	12.0
⑤	圓  礫	-	-	-	-	-	-	450	27.0	450	（27.0）
⑥	卵  石	-	-	-	-	-	-	720	48.0	720	（48.0）

樁  基  指  標  表

層次	土   名	PHC管樁		旋挖鉆孔灌注樁
		qsa(kPa)	qpa(kPa)	qsa(kPa)	qpa(kPa)
②	粉質黏土	20	-	20	-
③	粉質粘土夾粉土	22	-	24	-
④	細  砂	20	-	18	-
⑤	圓  礫	80	3500	68	1000
⑥	卵  石	100	4500	75	1400
